贴片磁珠厂家直销之片式磁珠

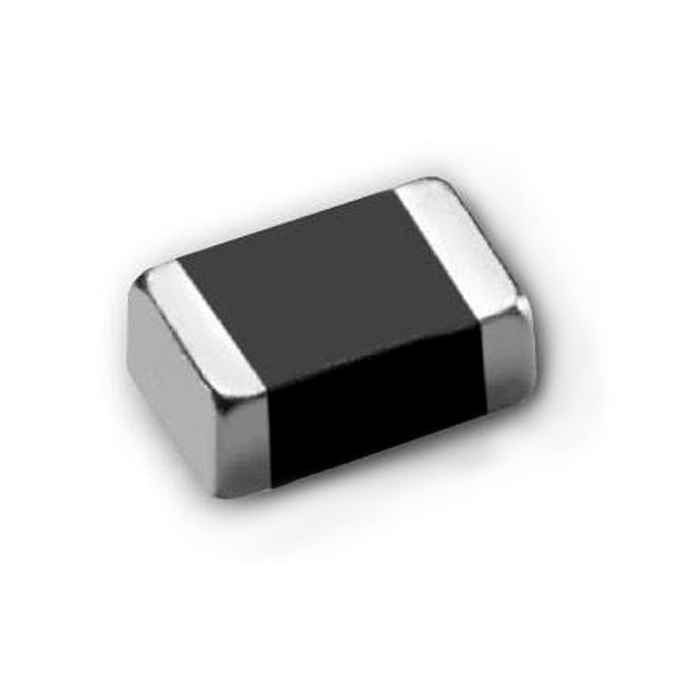

贴片磁珠是由铁氧体材料和导体线圈组成的叠层型独石结构，属于电感、线圈类。由于是在高温下烧结而成，因而致密性好、可靠性高，广泛应用于开关电源、遥控玩具、传真机、激光打印机及电子钟表等通讯和消费类电子领域。磁珠是EMC设计中常使用的元件，在EMC对策中占重要位置。

片式磁珠：片式磁珠的功能主要是消除存在于传输线结构( PCB电路 )中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色(衰减器)，该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。

片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。

使用片式磁珠的好处：小型化和轻量化。在射频噪声频率范围内具有高阻抗，消除传输线中的电磁干扰。 闭合磁路结构，更好地消除信号的串绕。 极好的磁屏蔽结构。降低直流电阻，以免对有用信号产生过大的衰减。

显著的高频特性和阻抗特性(更好的消除 RF 能量)。在高频放大电路中消除寄生振荡。有效的工作在几个MHz到几百MHz的频率范围内。要正确的选择磁珠，必须注意以下几点： 不需要的信号的频率范围为多少。 噪声源是谁。需要多大的噪声衰减。 环境条件是什么(温度，直流电压，结构强度)。 电路和负载阻抗是多少。是否有空间在PCB板上放置磁珠。前三条通过观察厂家提供的阻抗频率曲线就可以判断。在阻抗曲线中三条曲线都非常重要，即电阻，感抗和总阻抗。总阻抗通过Z=[R2+(2πfL)2]1/2来描述。典型的阻抗曲线可参见磁珠的DATASHEET。

通过这一曲线，选择在希望衰减噪声的频率范围内具有zui大阻抗而在低频和直流下信号衰减尽量小的磁珠型号。 片式磁珠在过大的直流电压下，阻抗特性会受到影响，另外，如果工作温升过高，或者外部磁场过大，磁珠的阻抗都会受到不利的影响。

使用片式磁珠和片式电感的原因：是使用片式磁珠还是片式电感主要还在于应用。在谐振电路中需要使用片式电感。而需要消除不需要的EMI噪声时，使用片式磁珠是zui佳的选择。
