色环电感生产厂家之如何从外观上判断其电感感值

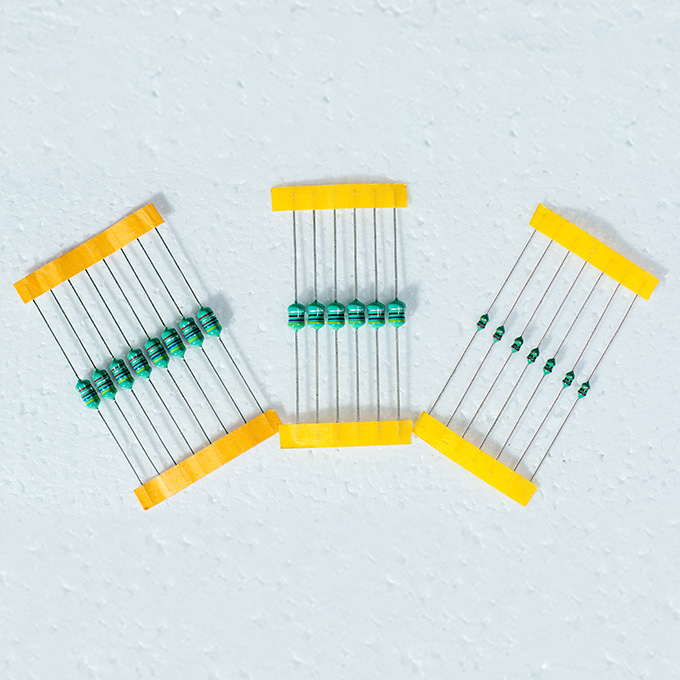

相信现在大多数人多多少少都见过电路板上，有一个很小的上面画的各种颜色圈圈的电器元件——色环电感，色环电感作用于我们的电路板上，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。但是有多少人会注意到，色环电感上的那些小圈圈代表着什么呢？下面就来为大家详细的介绍一下!

色环电感上的圈圈一般是由黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色、金色和银色等这11种颜色中其中几种颜色构成，代表着不同的数字，从黑色到白色分别代表着0~9这10个数字，而金色、银色则分别代表着感值的误差为±5%和10% 。

一般色环电感上有4个色环，前三个由除金色和银色外的10种颜色构成，而zui后的一环便由金色或银色构成，所以拿着一个色环电感，便要先找到金色或银色的部位，那是色环电感的感值误差，排在zui后的，而前面的则代表着色环电感的感值，我们接下来便说说前三环代表的数据，前三环分别分为两个部分，第一部分为前两环，第二部分为第三环，前两环代表着具体数值，由颜色决定，而第三环这代表着10的倍数，倍数依然由颜色决定，如果第一环为a，第二环为b，第三环为c，那么列为代数式便是（a×10＋b）×10c±{[（a×10＋b）×10c]×感值误差的百分比}，下面就来为大家详细的操作一下，

银色在zui后面，前三环均为红色，红色代表数字2，根据上面的公式，该色环电感的感值就是（2×10＋2）×102±{[（2×10＋2）×102]×10%}=2200±220，单位默认为微亨（uH），所以这个色环电感的感值为2200±220 uH

相比上面的色环电感，下面这个色环电感的颜色就丰富多了，

银色在zui后面，前三环分别为棕色、绿色和红色，棕色为数字1，绿色为数字5，红色为数字2，所以根据公式（1×10＋5）×102±{[（1×10＋45×102]×10%}=1500±150uH，故此色环电感的感值便是1500±150uH，如此讲述，相信大家应该明白了如何看色环电感的感值了吧！
