色码电感之怎么快速测试贴片电感的质量

贴片电感器通常由线圈和磁芯组成。大多数时候我们看到的是封闭的，用肉眼无法分辨电感的质量好坏。但是，如果不注意的话，很容易造成贴片电感的损坏。那么我们如何检测贴片电感的质量呢？

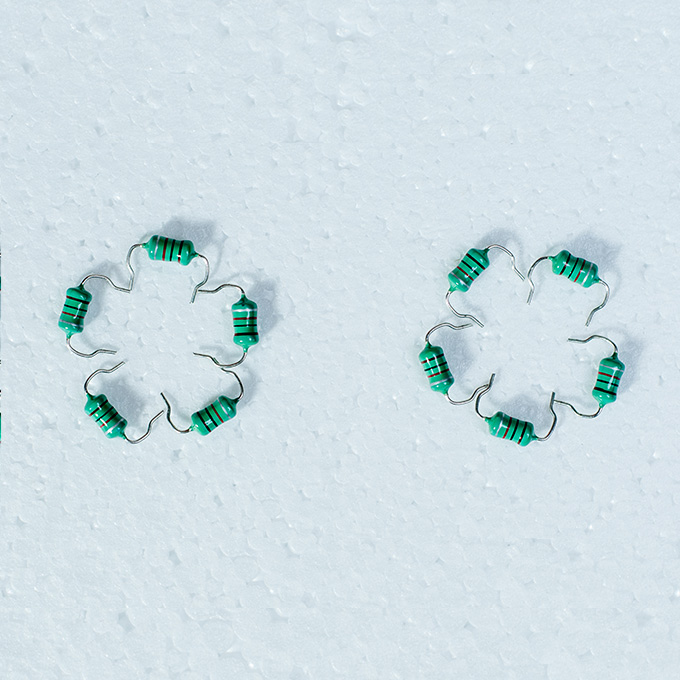

1、首先，我们需要标记贴片电感。有两种标记方法，一种是直接标记，另一种是彩色标记。直接标记法：在电感线圈外壳上用数字及文字直接标记电感线圈的感量、允许误差、工作电流等主要参数；色码法：用色环表示，单位为mH，前两位表示有/效数字，第三位表示放大倍数，第四位表示误差。

2、将万用表转到蜂鸣器二极管，将探/头放于两个引脚上，观察万用表的读数变化。正常贴片电感的读数应该为零。如果万用表读数太大，则电感为损坏状态。电感线圈匝数越多，线径越小的线圈数读数会达到很高，线圈的DC电阻通常只有几欧姆。损坏还表现为电感磁环燃烧或明显损坏。如果电感线圈没有严重损坏且无法确定，可以用电感表测量或用替换法测试。

色码电感之共模电感制作要求：

1、缠绕在线圈磁芯上的导线应相互绝缘，以保证线圈匝间击穿短路不会在瞬时过电压的作用下发生。

2、当线圈流过瞬时大电流时，磁芯不应饱和。

3、线圈中的磁芯应与线圈绝缘，以防止两者在瞬态过电压作用下发生击穿。

4、线圈应尽可能缠绕成单层，这样可以降低线圈的寄生电容，增强线圈承受瞬态过电压的能力。

在正常情况下，应注意选择所需要的滤波频段。同时共模阻抗越大越好。因此，在选择共模扼流圈时，我们需要查看器件数据，共模扼流圈主要根据阻抗频率曲线来选择。此外，选择时应注意差模阻抗对信号的影响，主要是差模阻抗，尤其是高速端口。

随着电子设备计算机和家用电器的出现和广泛普及，电网中的噪声干扰日益严重，已经成为一种公害。具体而言，瞬态噪声干扰具有快速上升速度、短持续时间、高电压幅度(数百伏至数千伏)和强随机性。它很容易对微型计算机和数字电路造成严重干扰，并且经常使人们无法防止它。这引起了国内外电子界的关注。
