色环电感厂家之引脚种类

色环电感外观上与色码电阻很相似，所以我们也可称之为色码电感。

色环电感结构坚固，成本低廉，适合自动化生产。采用特殊铁芯材质，高Q值及自共振频率，外层是采用环氧树脂处理，轻便，可靠度高，可适用于干燥环境，使用寿命长。结合以上优点，色环电感广受欢迎，许多电路板上都能见到它的身影。那么色环电感有什么用途呢？

色环电感广泛应用于电子镇流器，节能灯，收录机，不间断电源/EMC、滤波器，家用电器等分布式电源系统等的电流或电压调节模块，也可当做峰值电感用于滤波线路上。

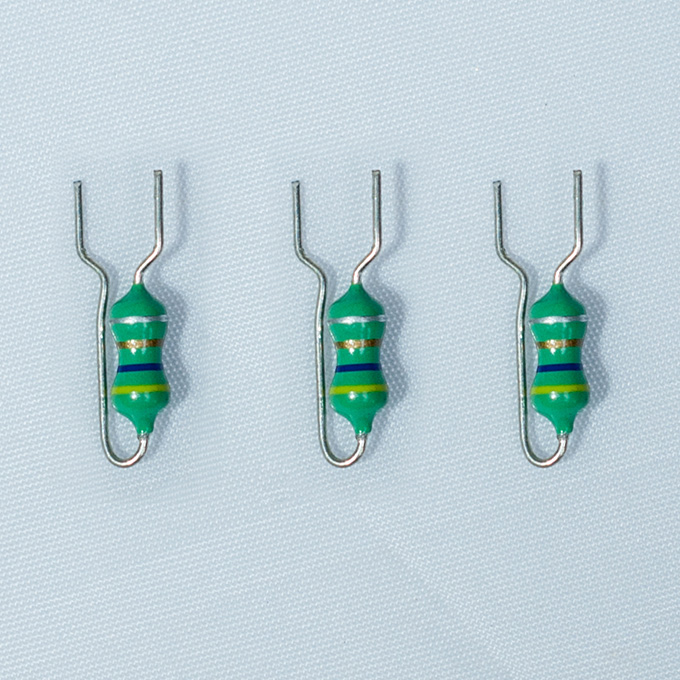

色环电感的外观其实大同小异，除了色环颜色不同以及磁芯大小不同之外，还有引脚的不同。

我们可以分为：常规编带、立式编带、卧式短脚散装、立式短脚散装、卧式K脚散装以及图中没有的常规散装。不同的电路板决定了色环电感引脚的不同。

电路板如果是自动生化生产的，则适合使用编带，例如常规编带和立式编带。如果电路板需要手工焊接，则适合用散装的。

色环电感厂家之如何用万用表判断色环电感是否良好

相信很多客户都有测试电感器的仪器，那么如果我们身边没有专用的仪器的时候该怎么测试呢？那么我们这里就可以使用更易于携带的万用表了。很多比较旧的万用表还是普通的指针式万用表，这类万用表不具备专门测试电感器的挡位，我们使用这种万用表只能大致测量电感器的好坏：用指针式万用表的R×1W挡测量电感器的阻值，测其电阻值极小（一般为零）则说明电感器基本正常；若测量电阻为∞，则说明电感器已经开路损坏。对于具有金属外壳的电感器（如中周），若检测得振荡电感线圈的外壳（屏蔽罩）与各管脚之间的阻值，不是∞，而是有一定电阻值或为零，则说明该电感器存在问题。

其实，这些方法不局限于在色环电感上使用，其他电感器也可以使用万用表测量。其他电感器的如果电感线圈匝数较多，线径较细的线圈读数会达到几十到时几百，通常情况下线圈的直流电阻只有几欧姆。损坏表现为发烫或电感磁环明显损坏，若电感线圈不是严重损坏，而又无法确定时，可用电感表测量其电感量或用替换法来判断。

对于有金属屏蔽罩的电感线圈，还需要检查它的线圈与屏蔽罩间是否短路。若使用万用表检测的线圈各引脚与外壳（屏蔽罩）之间的电阻不是无穷大，而是有一定电阻值或阻值为零，则说明该电感内部短路。
