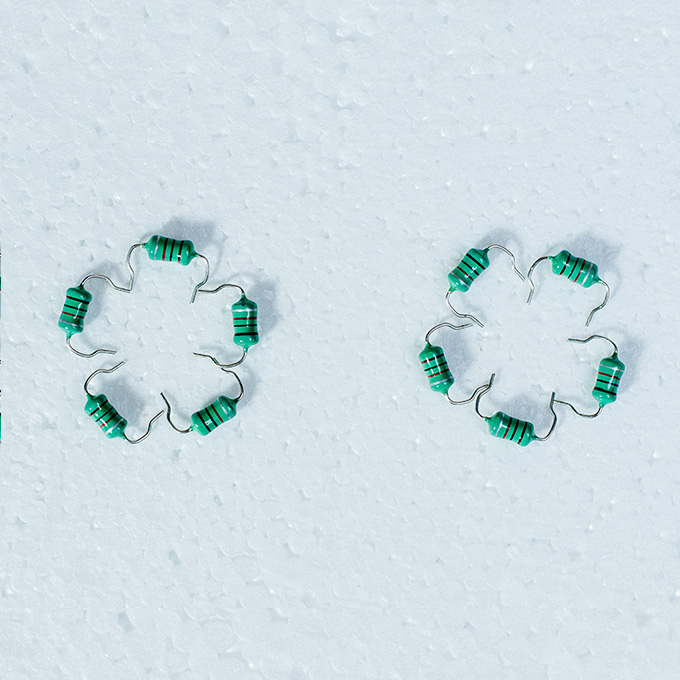

色码电感之电感器的作用

在直流电路中，当电流流过电感器时，瞬间会在线圈内产生感应磁场，而磁场又会感应出电流，感应的电流和流过的电流方向相反，会阻碍外部的电流流过，一旦流过的电流稳定下来，感应磁场就不会再发生变化，从而可以让直流电流顺利的流过。而电感器对交流电有一个阻碍作用叫做感抗，和交流电的频率和电感量有关，交流频率越高，电感越大，感抗就越大，利用这一特性，我们在电源滤波中就经常用到它，如上图是一个电容和电感组成的π型滤波电路，由于经过电容滤波之后的直流信号还会有一些小小的波动，而电感却可以阻碍电流的变化，使它可以抑制这些小的波动，从而输出更加纯正的直流电。

在电路中，当交流电流入电感器，此时电感器会阻碍它的变化。具体表现为不会一下子让它变得很大而是慢慢的增加。当交流电失去时，电感器不会让它一下子失去，而是缓慢的让它慢慢变小直至完全失去！我们现在日常生活中较多的是使用LED灯具，但是有用过白炽灯的在观察白炽灯亮度变化时就能清楚的看到电感器所起到的作用。当白炽灯通电时我们会发现白炽灯变亮是有一个过程的，在交流电回路中电感器、白炽灯、开关等串联在回路中，闭合开关，白炽灯并不是瞬间变亮，而是由暗到亮，当开关断开时，白炽灯不会突然熄灭，而是由亮变暗。这个过程发生的比较快，但是仔细观察还是能清楚看出，这整个过程就是电感器的工作作用——来拒去留。总结起来就是电能转换成磁能，然后再是磁能转换电能。

色码电感之电感的常规故障排除方法

通常电感线圈的故障主要可以分为线圈短路，断线以及磁芯故障等。

要检查是否是电感线圈短路或者断线，都可以直接用万用表来测量排查出来。首先我们需要用万用表的欧姆档来检查，如果测量得出的电阻为0，那么说明电感线圈已经完全短路。如果有电感值，却远小于正产值，说明是线圈部分线匝短路。如果测量出来的欧姆值是无限大（∞），则说明已经断线了。当然如果数值正常，说明不是电感线圈的问题，我们就需要排查下一项。

检查是否磁芯故障之前，我们来说一下线圈阻抗，线圈阻抗分为感抗和电阻两个部分，对于电感线圈来说，感抗比电阻大。感抗主要决定于线圈匝数和铁心磁路。磁路完全闭合，感抗大；磁路存在间隙，感抗小。我们要排查磁芯是否出现故障，可以通过一定电压下测量通过电流大小的方法来判断。具体操作是，我们看电流表中的读数，如果电流比同类电感线圈的读数大的多，有可能线圈匝数比正常的少，或者出现部分短路，如果线圈是正常的，那么久可以判断是磁芯问题。有可能磁芯吸合不良，或磁芯截面积小，磁芯片间有短路等故障。
