色码电感生产厂家介绍关于贴片电感的6大设计条件？

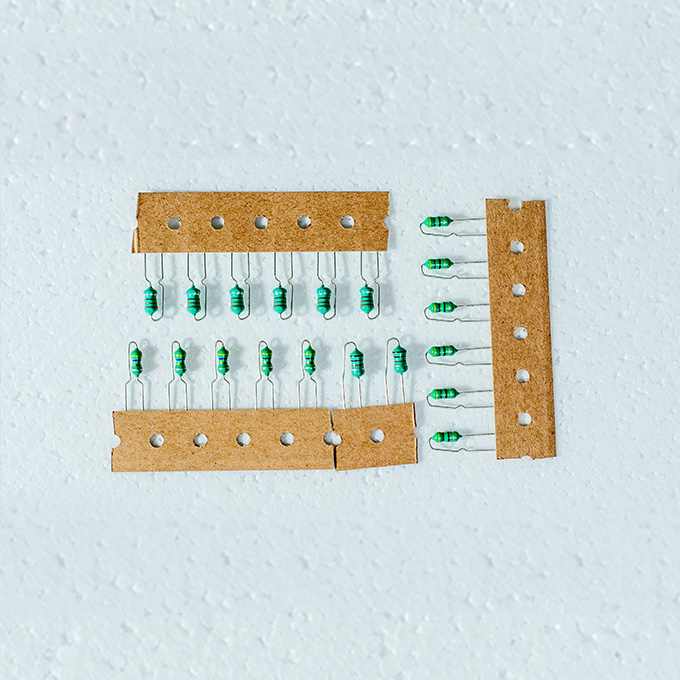

电感器是用绝缘导线绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，贴片电感是电感类中一种类型。还有色环电感，工字电感，一体成型电感，高频电感等等。

1、储存：为了维持端面电极的焊锡性，如：温度及湿度条件小于40℃and70%RH。建议陶瓷晶片电感zui好货到6个月内使用。包装材料应避免含氯及硫的环境。

2、搬运：使用的镊子及真空元件拾取时建议与其它元件分开。散装搬运时应注意将摩擦及机械冲击减至zui低。晶片陶瓷电感应小心搬运以避免破损和皮肤出油的污染。

3、焊盘设计：电极的焊接铺垫的设计应能达到良好的焊接涂料及减少元件在回焊时的移动。以下是对一般zui常见的积尘陶瓷尺寸在波焊或回焊时的焊接铺垫设计：焊接铺垫的宽度与元件的宽度相同。减少至元件宽度的85%是允许的，但减少的更多并不明智。焊接铺垫与元件底部交叠0.5mm。对回焊而言，焊接铺垫延伸出元件0.5mm;波焊则多出1.0mm。元件间隔：对于波焊的元件，必须有足够的间隔以避免。间隔对回焊较不那么重要，但仍要有足够的间隔以防有重工之需。

4、预热：在焊接中避免热冲击的可能性是很重要的，因此预热是必须的。预热的温度上升不应该超过4℃/秒，色码电感生产厂家建议值是2℃/秒。虽然一个80℃到120℃的温差是常有的，但是近来的研究显示，对一个1210尺寸、厚度小于1.25mm的元件，元件的表面温度和焊接温度相差zui大至150℃是可行的。使用者需注意热冲击会随着元件尺寸或温度增加而增加。

5、助焊剂的选择：由于助焊剂回元件的表面影响很大，所以使用前应先确认以下条件：助焊剂的用量应小于或等于卤化物(相当于氯含量)重含量的0.1%，助焊剂内含强酸应避免使用。在焊接元件至基板是，助焊剂的使用量应控制在zui佳水准。在使用水溶性的助焊剂时，应特别注意基板的清洁。

6、焊接：活性温和的松香助焊剂是受欢迎的。在能获得的良好的结合之下，尽可能使用zui少量的助焊剂。过量的焊料会因焊料、晶片及基板见膨胀系数的不同而导致应力造成损坏。如果手工焊接是无可避免的，zui好是使用利用热风的焊接工具。

色码电感生产厂家介绍贴片功率电感在无源滤波器中使用的特性：

按所处理的信号；滤波器分为模拟滤波器和数字滤波器两种；模拟滤波器有有源和无源的。

有源滤波器主要由运放或者跨导运放及电阻电容构成；无源的滤波器主要由R、L、C构成。

模拟滤波器会有电压漂移；温度漂移和噪声等问题，数字滤波器是由数字乘法器、加法器和延时单元组成的一种算法或装置。

数字滤波器的功能是对输入离散信号的数字代码进行运算处理；已达到改变信号频谱的目的。

有源滤波器由有源元件R、C和有源器件如集成运算放大器组成；这类滤波器的优点是：通带内的信号不仅没有能量损耗。

而且还可以放大，负载效应不明显；多级相连时相互影响很小，利用级联的方法很容易构成高阶滤波器。

并且滤波器的体积小；重量轻；不需要磁屏蔽由于不使用贴片功率电感元件;缺点是；通带范围受到有源器件的带宽限制。

需要直流电源供电；可靠性不如无源滤波器高；不适用于高压；高频；大功率的场合。
