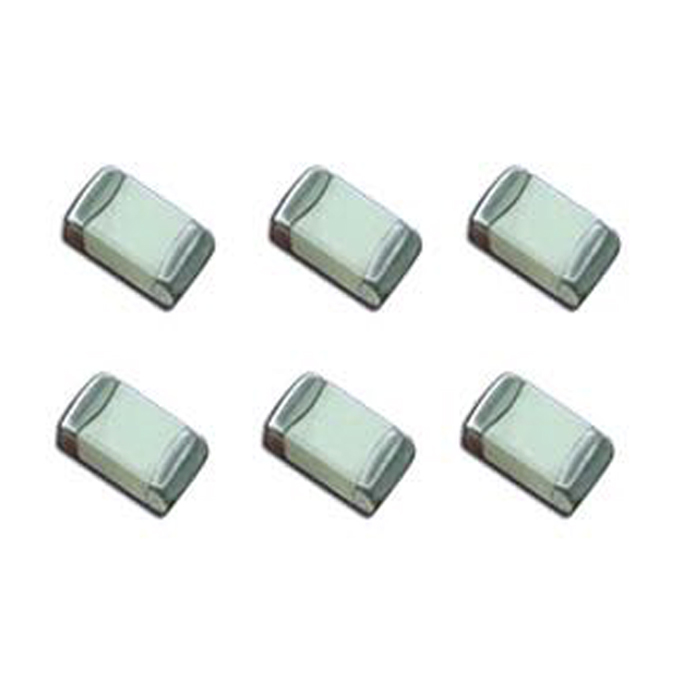

贴片磁珠生产厂家介绍贴片电感和插件大功率电感焊接上的区别

（1）与插件元器件焊接的区别。

1、工具设备：使用更小巧的专用镊子和电烙铁，电烙铁的功率不在超过20W，电烙铁的头是尖细的锥状；如果提高要求，zui好备有热风工作台、SMT维修工作站和专用工装。

2、焊接使用材料：焊锡丝更细，一般要使用直径为0.5～0.8mm的活性焊锡丝，也可以使用焊锡膏；要使用腐蚀性小、无残渣的免清洗助焊剂。

3、要求工程师熟练掌握焊接技能、SMT的检测，积累一定的工作经验。

（2）电烙铁温度设定

1、在焊接和拆除电阻、电感、元件、电容及5*5mm以下并且少于8引脚的芯片时，电烙铁的温度一般设定为250～270℃。

2、其他的元器件在吗没特殊要求的时候，焊接温度设定为350～370℃。

（3）贴片元器件的焊接注意事项：

1、采用手工贴片工具贴放元器件。手工贴片的工具有：不锈钢镊子、吸笔、3～5倍台式放大镜或5～20倍立体显微镜、防静电工作台、防静电腕带。

2、手工贴片之前，首先先在印制电路板的焊接部位涂抹助焊剂和焊膏。

贴片磁珠生产厂家介绍贴片绕线电感的方向。

1：绕线电感不是要绕向相反的吗？一派胡言。绕线电感绕向是相同的，绕线电流参数的磁通相互抵消，所以可以用磁导率很高的磁性材料，实现小体积大感量而不饱和。两根电源线对地之间干扰叫共模干扰，那我电源上面没有地线，这个绕线电感是怎么工作的呢？所谓绕线电流是同时流进或同时流出LN线的电流，测试传导的时候用人工LISN网络，相关知识自行百度谷歌，提醒不要忘了对PE的寄生电容。

2：贴片绕线电感就是将两个相同相位  相同圈数的绕组绕制在同一磁芯上，电流产生的反向磁场相互抵消，所以不会造成饱和，至于你看到的说的绕向不知是不是说的绕制方向，如果是同一边起绕，那么两个绕制的方向就是相反的，一个顺时针，一个逆时针，如果是不同边起绕，那就是都是顺时针，所以这个问题还是有点出入的，看你怎么定义的了，不管怎么绕，保证同相位，同匝数就可以了。第二个问题，参考楼上回答，一般测试传导，都需要接入lisn，通过lisn输出到负载，负载及待测试产品，lisn上有gnd接入信号。
