色环电感生产厂家之为什么要设置抗干扰磁环

时间:2022-02-14 09:20来源: 作者:新昌电子

色环电感生产厂家之为什么要设置抗干扰磁环


电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下,所以导致机箱里存在着大量的空间杂散电磁干扰信号,而信号强度也是机箱外的数倍至数十倍!吸收磁环,又称铁氧体磁环,常用于可拆卸的分离式磁环,它是电子电路中常用的抗干扰元件,对于高频噪声有很好的抑制作用,一般使用铁氧体材料(Mn-Zn)制成。

磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁环表现的阻抗急剧升高。使正常有用的信号很好的通过,又能很好的抑制高频干扰信号的通过,而且成本低廉。 铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料,许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。

这种材料的特点是高频损耗非常大,具有很高的导磁率,他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容zui小。对于抑制电磁干扰用的铁氧体,zui重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数,实数部分构成电感,虚数部分代表损耗,随着频率的增加而增加。因此,它的等效电路为由电感L和电阻R组成的串联电路,L和R都是频率的函数。当导线穿过这种铁氧体磁芯时,所构成的电感阻抗在形式上是随着频率的升高而增加,但是在不同频率时其机理是完全不同的。

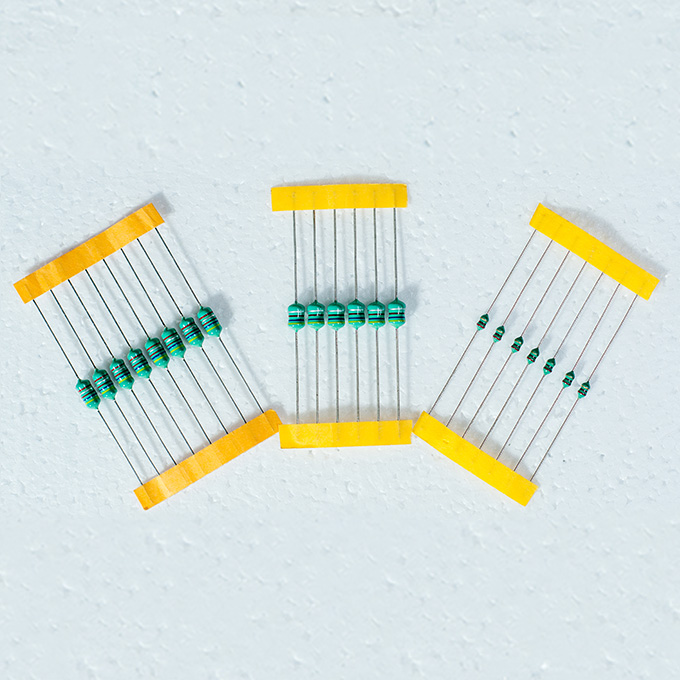

江西新昌电子有限公司主要产品:色环电感,工字电感,工字涂封,工字磁胶封装,贴片电感,磁环磁珠,空心线圈,可调中周,滤波器,变压器等。
