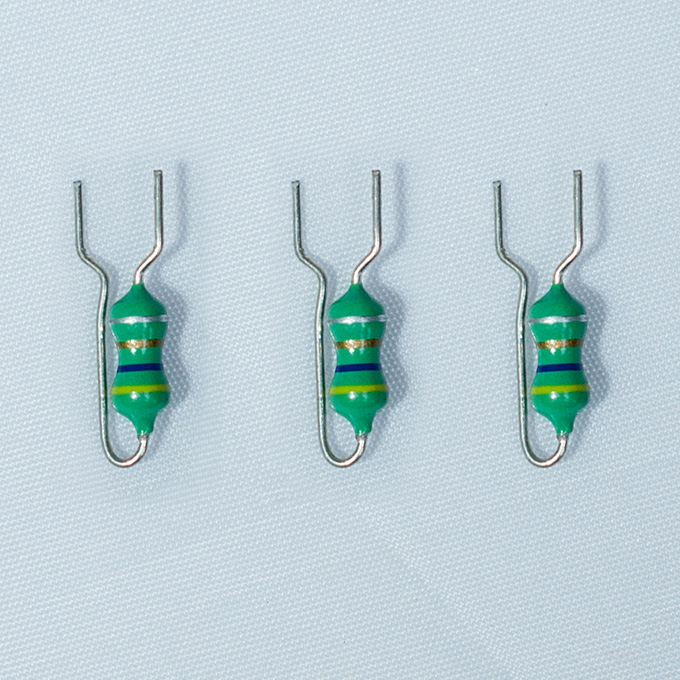

色环电感之如何提高线艺电感Q值

线艺电感在射频电路中的运用非常广泛，起到匹配、滤波和调谐的作用。随着电子产品的不断发展，人们对射频器件的体积、性能和成本有了更高的要求，传统的贴片式线艺电感已无法满足人们的要求。电感器厂家应该生产体积小、Q值高的平面化集成电感，需要不断提高电感的Q值。

根据人们对线艺电感的研究，提高其Q值的方法有两个：一是提高电感量；二是降低自身损耗。通过添加磁芯和采用多层结构，可以提高电感的Q值，其原理是增加电感量以获得高Q值。然而，该方案产生的电感值较大，无法改善小电感的Q值。因此，对于电感值小于10nh的线艺电感，上述方法很难提高其Q值，只能将提高方法着重在降低电感本身损耗上。

国内外关于降低线艺电感自身损耗的研究很多，研究都有一定成效。在2004年，Tiemeijer和Hao等人采用多电流通路结构设计，有效地降低了螺旋电感的高频损耗，使电感值约4.5 nH的电感Q值由10提高到15。国内也有研究人员制作了多流路结构电感，使电感值约2nH电感Q值由3提高到5。这个方法可以有效地提高线艺电感Q值，但是在实际的应用中，人们对电感Q值的要求往往高于30，因此，需要更先进的方法优化电感，提高Q值。国内就有学者通过增大电感器尺寸和提高金属层厚度来提高电感Q值，其效果显著。
