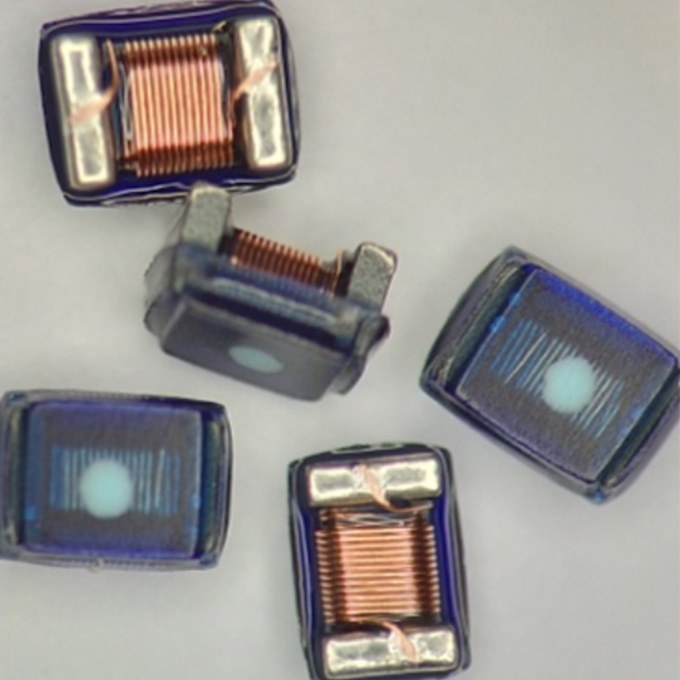

贴片磁珠的工作频率

每种磁芯的材料决定了它zui佳的工作频率，因此必须根据具体的频率来选择磁芯的材料。低工作频率的磁环强行工作在高频率下，会有很大的损耗和发热，当磁环发热超过居里温度时，电气性能发生突变，也就不能正常工作了。

总上所述，要选对磁环，并不是看外型或体积就可以的，必须要了解它的实际参数，否则在出现问题时，如驻波高、频宽太窄、磁环严重发热或烧坏等，都不知道原因出自何处。

铁氧体磁珠磁导率的测算：

1、测量磁珠的外径D，内径d，环的高度H，单位mm。

2、用漆包线穿绕10~20圈，绕紧点，不要太松，测量其电感量L，单位为uH，电感量大点测算误差小，电感量小测算误差就会大，请根据实际需要确定穿绕的圈数N。

3、将以上数据代入下式计算出大约的磁导率u0

u0=2500*L*(D+d)/((D-d)*H*N*N)

例如：13X7X5的磁环，绕20圈，测得电感量23uH，代入上式计算

u0=2500*23*(13+7)/((13-7)*5*20*20)=1150000/12000=95.8

测算结果与磁导率100的规格zui接近，确定该磁环的u0是100，注意一般u0标称误差有+-10%。

对于没有参数的磁珠可以首先根据外观特征初步判断是哪种材料，再测算磁导率，就可以确定该磁珠的主要规格
