贴片磁珠生产厂家之与片式磁珠的区别

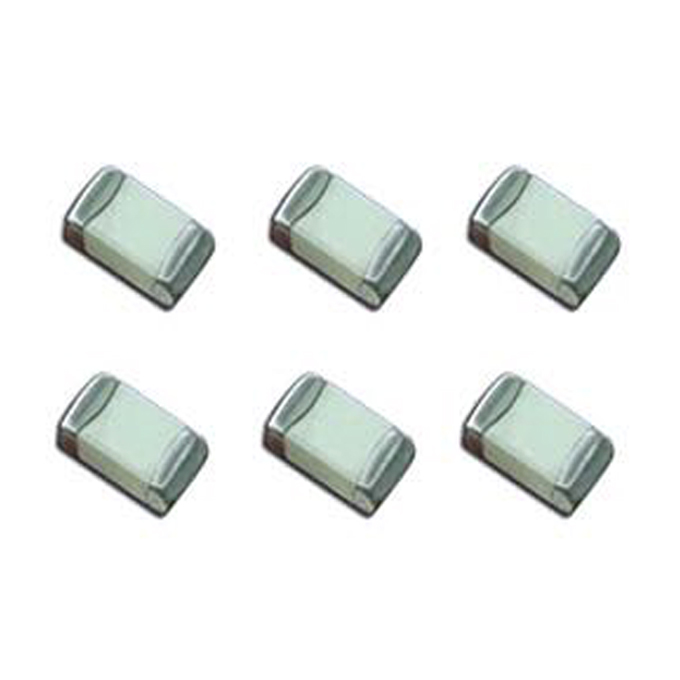

片式磁珠的功能主要是消除存在于传输线结构（PCB电路）中的RF噪声。

片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。 使用片式磁珠的好处：

小型化和轻量化。在射频噪声频率范围内具有高阻抗，消除传输线中的电磁干扰。 闭合磁路结构，更好地消除信号的串扰。 极好的磁屏蔽结构。降低直流电阻，以免对有用信号产生过大的衰减。

显著的高频特性和阻抗特性（更好的消除RF能量）。在高频放大电路中消除寄生振荡。有效的工作在几个MHz到几百MHz的频率范围内。要正确的选择磁珠，必须注意以下几点： 不需要的信号的频率范围为多少。 噪声源是谁。需要多大的噪声衰减。 环境条件是什么（温度，直流电压，结构强度）。 电路和负载阻抗是多少。是否有空间在PCB板上放置磁珠。总阻抗通过ZR22πfL()2+:=fL来描述。典型的阻抗曲线可参见磁珠的DATASHEET。

通过这一曲线，选择在希望衰减噪声的频率范围内具有zui大阻抗而在低频和直流下信号衰减尽量小的磁珠型号。 片式磁珠在过大的直流电压下，阻抗特性会受到影响，另外，如果工作温升过高，或者外部磁场过大，磁珠的阻抗都会受到不利的影响。

使用片式磁珠和片式电感的原因：是使用片式磁珠还是片式电感主要还在于应用。在谐振电路中需要使用片式电感。而需要消除不需要的EMI噪声时，使用片式磁珠是zui佳的选择。片式磁珠和片式电感的应用场合： 片式电感：射频（RF）和无线通讯，信息技术设备，雷达检波器，汽车电子，蜂窝电话，寻呼机，音频设备，PDAs（个人数字助理），无线遥控系统以及低压供电模块等。片式磁珠：时钟发生电路，模拟电路和数字电路之间的滤波，I/O输入/输出内部连接器（比如串口，并口，键盘，鼠标，长途电信，本地局域网），射频（RF）电路和易受干扰的逻辑设备之间，供电电路中滤除高频传导干扰，计算机，打印机，录像机（VCRS）,电视系统和手提电话中的EMI噪声抑止
