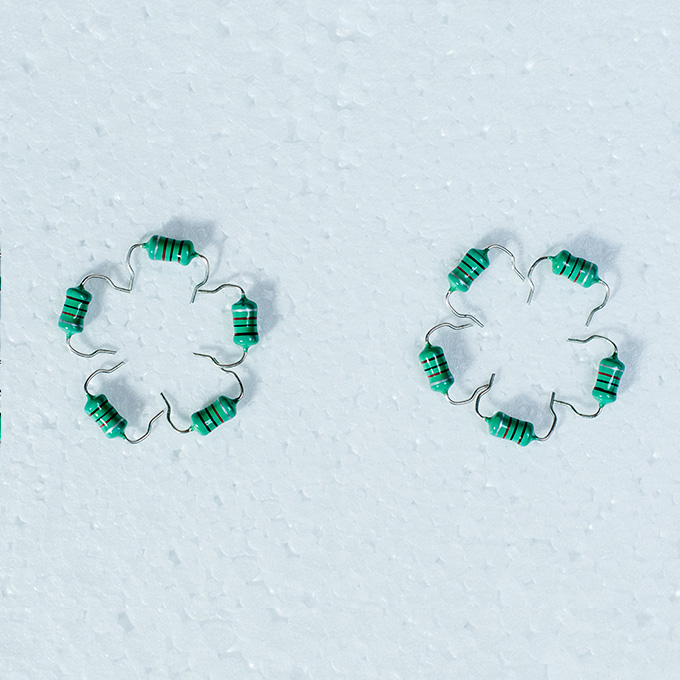

色码电感之理解温升电流和饱和电流

1，叠加电流的概念：

关于电感加电流有两个概念，饱和电流和温升电流，饱和电流是指电感磁芯中的磁场强度随着电流增加，当电流达到一定值后，磁场强度不再增强，具体表现是，电感叠加电流，随着电流增加，感量下降，当叠加电流后的感值占原感值的80%，时，所对应的电流大小即为实测的饱和电流大小；温升电流是指电感叠加电流，电感表面温度会上升，当温度上升幅度达到40℃，所对应的电流大小即为温升电流。

2，饱和电流和温升电流的测试方法：

饱和电流测试比较简单，如图纸要求33uH的1014屏蔽电感，要求饱和电流3A，即33uh过3A电流，感量不得低于33uh*80%=26.4uH,借助数字电桥，电流偏置源，即可直接测试电感叠加电流后感量的大小，通过电流叠加后感量大小的对比，即可直接得出饱和电流的大小；

关于温升电流的测试，工具除了要数字电桥，电流偏置源外，还需要借助简易的工业温度计（售价几十元），步骤::1,将温度计的感温线探头贴在电感表面，打开温度计，记录显示的初始温度T0，   2，用数字电桥和电流偏置源串联一起，对电感加电流，观察温度计显示的温度读数，每隔10分钟记录一次，如温度无变化或上升幅度不大，上调叠加电流的大小，当电感表面温度上升且稳定在T1时，T1-T0=40℃，所对应的电流即为温升电流。

3，比较：

饱和电流测试较为简单，直观，十几秒就可以测试完毕，温升电流测试比较耗费时间，测试长达一个小时，饱和电流比较多的应用于电感设计中，是电感特性保障的基本参数，温升电流是针对电感在长时间工作时发热，可以改善的选项。

实际生产中，电感厂家一般将饱和电流作为磁材选择，磁芯尺寸，线径选取的重要参数，温升电流作为电感整体品质提升的一个改进方向。
