贴片磁珠的介绍

磁珠和电感的区别

磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换 (消耗)器件。电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理 EMC、EMI问题。磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过 50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。

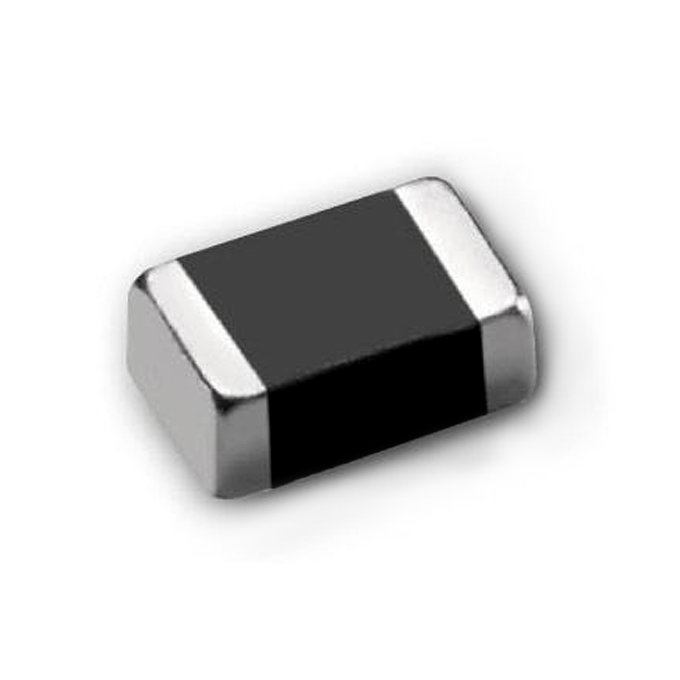

贴片磁珠是由铁氧体材料和导体线圈组成的叠层型独石结构，属于电感、线圈类。由于是在高温下烧结而成，因而致密性好、可靠性高，广泛应用于开关电源、遥控玩具、传真机、激光打印机及电子钟表等通讯和消费类电子领域。磁珠是EMC设计中常使用的元件，在EMC对策中占重要位置。

贴片磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。 　　贴片磁珠的功能主要是消除存在于传输线结构(PCB电路)中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量，使用贴片磁珠扮演高频电阻的角色(衰减器)，该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到贴片磁珠的影响。
