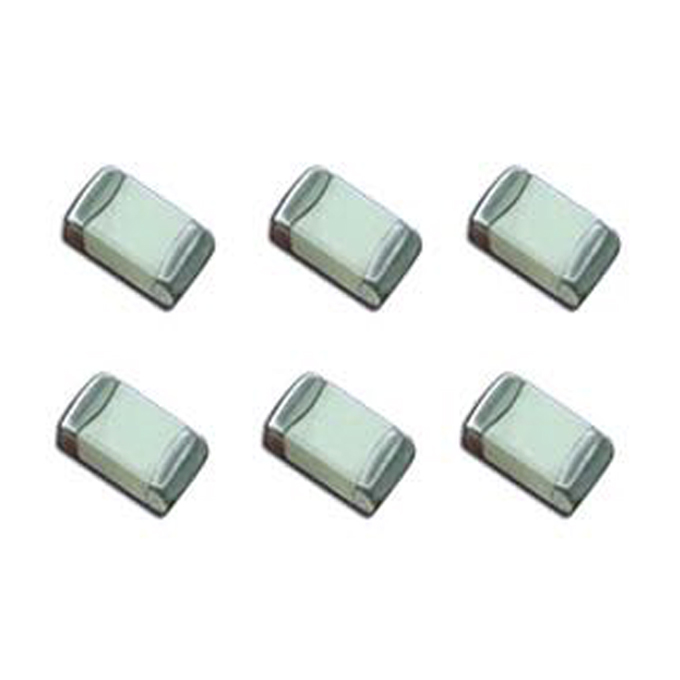

贴片磁珠生产厂家之铁氧体磁珠

由于铁氧体磁珠在电路中使用能够增加高频损耗而又不引入直流损耗，而且体积小、便于安装在区间的引线或者导线上，对于1MHz以上的噪声信号抑制效果十分 明显，因此可用作高频电路的去耦、滤波以及寄生振荡的抑制等。低阻抗的供电回路、谐振电路、丙类功率放大器以及可控硅开关电路等，使用铁氧体磁珠进行滤波都是十分有效的。铁氧体磁珠一般可以分为电阻性和电感性两类，使用时可以根据需要选取。单个磁珠的阻抗一般为十至几百欧姆，应用时如果一个衰减量不够时可以用多个磁珠串联使用，但是通常三个以上时效果就不会再明显增加了。

由于任何传输线都不可避免的存在着引线电阻、引线电感和杂散电容，因此，一个标准的脉冲信号在经过较长传输线后，极易产生上冲及振铃现象。在脉冲前沿上升时间相同的条件下，引线电感越大，上冲及振铃现象就越严重，杂散电容越大，则使波形的上升时间越长，而引线电阻的增加，将使脉冲的振幅减小。在实际电路中，可以利用串联电阻的方法来减小和抑制上冲及振铃。

铁氧体抑制元件还广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体磁珠，就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信 号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。

贴片磁珠生产厂家之使用电感

电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上，用来平滑电流。电感也被称为扼流圈，特点是流过其上的电流有"很大的惯性"换句话说，由于磁通连续特性，电感上的电流必须是连续的，否则将会产生很大的电压尖峰。

电感为磁性元件，自然有磁饱和的问题。有的应用允许电感饱和，有的应用允许电感从一定电流值开始进入饱和，也有的应用不允许电感出现饱和，这要求在具体线路中进行区分。大多数情况下，电感工作在"线性区",此时电感值为一常数，不随着端电压与电流而变化。但是，开关电源存在一个不可忽视的问题，即电感的绕线将导致两个分布参数(或寄生参数)，一个是不可避免的绕线电阻，另一个是与绕制工艺、材料有关的分布式杂散电容。杂散电容在低频时影响不大，但随频率的提高而渐显出来，当频率高到某个值以上时，电感也许变成电容特性了。如果将杂散电容"集中"为一个电容，则从电感的等效电路可以看出在某一频率后所呈现的电容特性。
