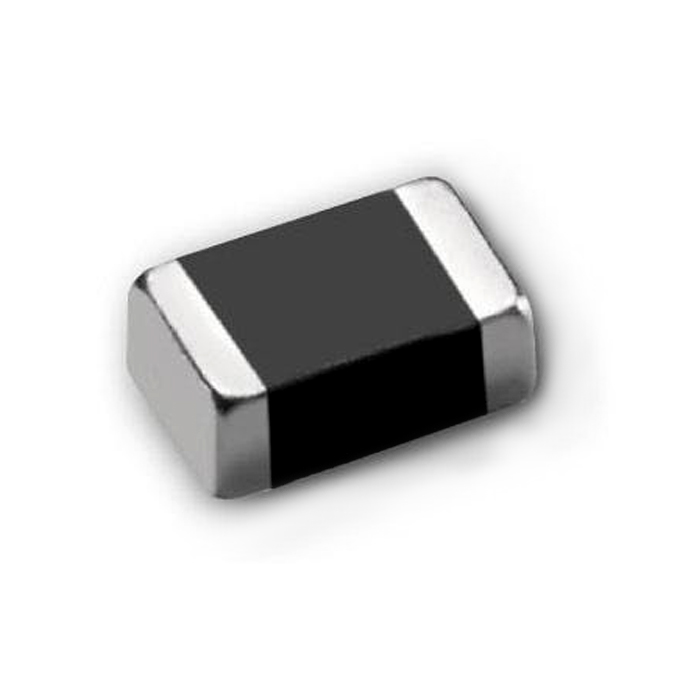

贴片磁珠之贴片电解和插件电解的差异

贴片电解电容与插入式电解电容的根本区别在于安装方式。无论是插入式电解电容的安装过程还是贴片电解电容器的安装过程，PCB板上的电解电容本身都是直立的。根本的区别是S MT(表面贴装技术，俗称贴片技术)安装的电容，底部是黑色橡胶基座。为什么贴片电解电容器要安装橡胶基座？因此，表面焊 接电容销和PCB组合将更加稳定。此外，从S MT的字面含义可以理解，表面焊 接的焊点在PCB的前端，引脚不会穿透PCB，插入电解电容的引脚应穿透PCB板，焊点将位于PCB板的背面。

贴片电解电容器也可以转换成直接插入式电解电容器，因为许多DIY播放器喜欢修改他们自己的主板或显卡，直接插入电解电容器可以用电焊铁手工焊 接，而补丁电解电容器只能用昂贵的放置设备焊 接。摆脱补丁，把它变成一条直线。

这一原则也适用于工厂，为了提高生产能力，大型工厂将不可避免地购买一批S MT贴片机来扩大生产线，因此其显卡大多采用贴片电容器进行自动安装。但一般的小型工厂无法购买贴片机或贴片机有限，只用于安装必要的贴片小电阻小电容等，因此其电解电容大多是直接插入式的。

此外，与人口较少的国家相比，机械成本将相对低于劳动力成本，劳动力成本将相对较高，因此他们大多倾向于制造S MT贴片电解电容器。对于人口众多的中国来说，劳动力成本将低于机械成本，因此更多制造商更倾向于插入式安装。当然，插入式主要用于低端显卡、高端显卡，以确保质量尽可能避免手工焊接。

贴片磁珠之电感的频率特性

当电感接近ESR时，阻抗频率特性开始上升，表现出灵敏性，电容时间在此频率以上的频率为电感。用于开关稳压电源输出整流器的电解电容器的阻抗频率特性在300 kHz甚至500 kHz之间没有上升趋势，电解电容器ESR较低，可以有效地滤除开关稳压电源中的高频纹波和峰值电压，而普通电解电容器在100 kHz后开始呈上升趋势，用于开关电源输出的整流滤波器的效果相对较差。

电解电容器作为开关稳压电源的输出滤波器，由于大部分开关电源工作在方波或矩形波状态，并且含有丰富的高次谐波电压和电流，锯齿波电压频率高达几十GHz甚至几十MHz，其要求不同于低频应用，电容不是主要指标，并测量其阻抗频率特性。

随着频率的增加，电容减小，电感上升。当电容与电感相等并相互偏移时，频率为铝电解电容的谐振频率，阻抗zui低，仅剩ESR。如果ESR为零，则阻抗也为零；频率继续上升，电感开始大于容抗。当电感接近ESR时，阻抗频率特性开始上升，表现出灵敏性，电容时间在此频率以上的频率为电感。由于制造工艺的原因，电容越大，寄生电感越大，谐振频率越低，电容的电感频率也就越低。这就要求它在开关稳压电源的工作频段内具有较低的等效阻抗。同时，对于电源内部来说，由于半导体器件开始工作的峰值噪声高达数百千赫，因此也能起到很好的滤波效果。一般使用普通电解电容在10kHz左右时，其阻抗就会开始出现感性，不能满足开关电源的要求。
