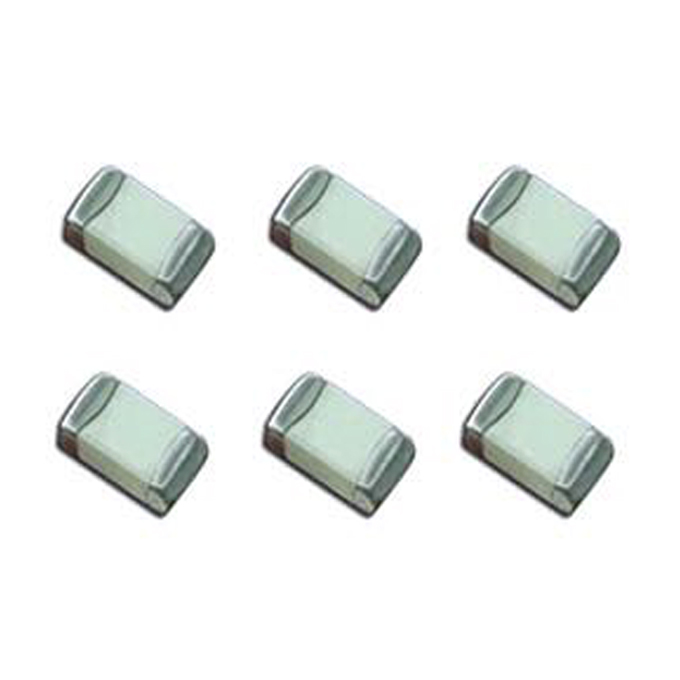

贴片磁珠生产厂家之参数与应用

磁珠在电路中的主要功能是消 除存在于其中的RF噪声，对于电路本身来说，直流的部分是有用的信号，而在直流传输电平上叠加的RF能 量是不需要的信号能 量，此时我们会采用片式磁珠起到高频电阻的效果。

磁珠有着较高的磁导率及电阻率，效果上等同于电感电阻的串联，但其感量和阻值跟随频率的改变而改变。 相较于普通电感来说，磁珠在高频时会呈现出阻性，在相当宽的频率范围内保持着较高的阻抗，因此有着较好的高频滤波性能。我们在选用磁珠的时候，需要它的实际参数，否则可能会出现频宽过窄、驻波过高、严重发热甚至烧坏等等的情况。

磁珠在低频条件下，其所能承受的电流峰值越大，感抗随着电流的变化而呈现出容抗的现象，因此高U的磁珠饱合度会比较低。当磁珠发热的时候，功率转化为了热 能而不是磁能，此时磁芯的损耗过大。另外，磁珠对环境温度也有一定的要求，当温度达到其局里温度后，磁珠会立即失去磁性，即使再次恢复到室温，磁性能也发生了永久性的改变，磁导率降低了百分之10，这个温度一般在110℃。

贴片磁珠生产厂家之磁珠与电感的差异

首先从工作机理来说，它们滤波的方式就大有不同，磁珠作为耗能的电子元件，是将电能以发热的方式转化为了热 能，不会对电路本身产生二次的干扰效果，但电感就不同了，它将电能转化为磁能储存了起来，磁能若重新转换为电能，则会产生噪声，如果以向外部辐射的方式转化，则会对电路产生电磁干扰。

另外，从材料上来说，磁珠的磁材为封闭状态，所有磁力线几乎都包裹在磁环内，不会到空气中散发出去。而电感则是不封闭的，磁力线有部分在磁材中，其他则是分散在空气中。因此，在磁材的选择上倾向也大有不同，磁珠在磁场的加强下会感应出电流，为了把这些高频能 量转化为热 能消耗掉，需要选择低电阻率高磁滞系数的磁材。而电感则需要选择高电阻率低磁滞系数的，来在整个频带内尽可能呈现出一致的感量。

从应用范围来说，磁珠的电阻部分可以充分地利用高频噪声转化为热 能，来彻 底消 除线路中的高频噪声。电感在高频频段会呈现出较差的滤波性能，在低频段则可以较好地达到滤波效果。
