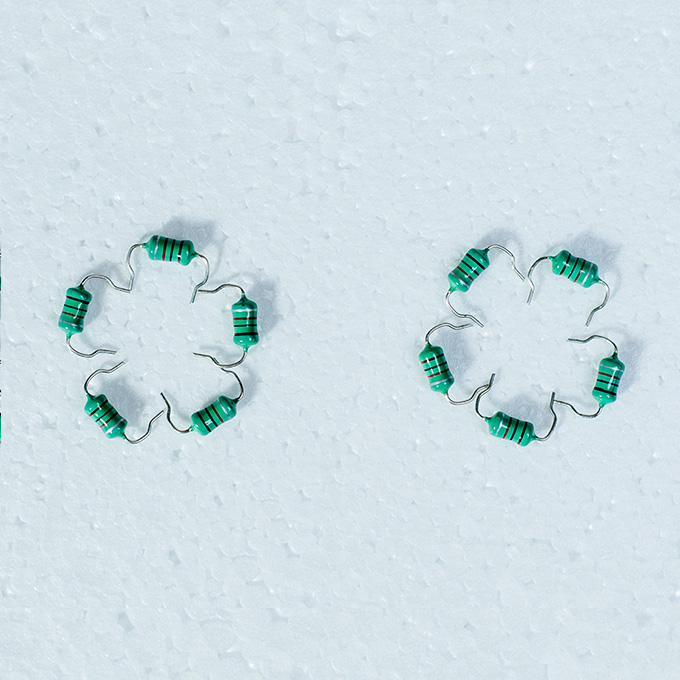

色码电感绕线的方向对电感量影响

1、大功率电感是封装方向不同将导致绕线电感的电感值发生实质的变化。

2、 封装方向与电感值的变化率

贴片绕线大功率电感在磁场中储存能量来发挥其功能。但是，电感除受自身产生的电磁能量影响外，也受外部磁通量影响。保证元器件的电感值指的是无外部磁通量状态下的值。因此，在存在外部磁通量的情况下封装电感时，将可能无法发挥其应有的功效。作为一个典型的事例，多个电感会非常近距离地进行封装。

3、是将多个贴片功率电感紧密排列进行封装时，电感值产生的变化。

4、封装距离与电感值的变化率

贴片绕线大功率电感会产生磁通量。该磁通量向外部辐射，这部分能量就损失了。若将多个电感紧密封装在一起，各电感向外部辐射的磁通量将会互相干扰，无法达到所期望的产品特性。

色码电感测量电感值的七大步骤

1、熟悉仪器的操作规则（使用说明），及注意事项。

2、开启电源，预备15—30分钟。

3、选中L档，选中测量电感量。

4、把两个夹子互夹并复位清零。

5、把两个夹子分别夹住电感的两端，读数值并记录电感量。

6、重复步骤4和步骤5，记录测量值。要有5—8个数据。

7、比较几个测量值：若相差不大（0.2uH）则取其平均值，记得电感的理论值；若相差过大（0.3uH）则重复步骤2—步骤6，直到取到电感的理论值。
