色环电感之各类电感的电感值

直标法：这是一种很直观的电感标识方法，就是直接把电感的标称电感量用数字和文字符号直接标在电感器上，工字电感和UU型共模电感较多采用这种标识方法。

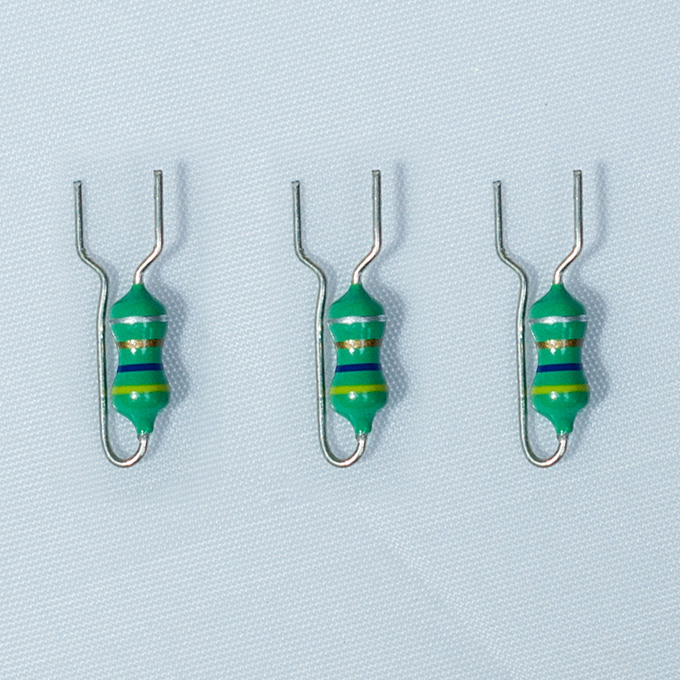

色标法：这是一种用在色环电感上的特殊标识方法，其单位是微亨（μH），一般我们看色环上的的颜色来辨别色环电感的电感值，关于这个标识法的详细介绍，各位客户可以移步《增益教你认色环电感感值》，这里就不再过多阐述了。

数码法：zui后一种介绍的这种方法类似于文字符号法，有所不同的是这是单纯用数字组成，三个数字从左至右读起，前两位代表有效数字，zui后一位代表的是“0”的个数，而如果末尾是0则代表没有0，例如“470”则代表47，其单位是μH所以其电感量则是47μH。

色环电感之电感和磁珠能否相互替代

磁珠本身理论上是耗能元件，电感理论上是不耗能的。这是两类元件理论上的zui大区别。电感的磁材是不封闭的，典型结构是磁棒，磁力线一部分通过磁材（磁棒），还有一部分是在空气中的；而磁珠的磁材是封闭的，典型结构是磁环，几乎所有磁力线都在磁环内，不会散发到空气中去。磁环中的磁场强度不断变化，会在磁材里感应出电流，选用高磁滞系数和低电阻率的磁材就能把这些高频能量转换成热能，进而消耗掉。而电感则相反，要选低磁滞系数和高电阻率的磁材，以尽可能的使电感在整个频带内呈现一致的电感值。所以，结构和磁材的差异决定了磁珠和电感的本质差异。

作用不同就意味着两者的应用领域也不尽相同。电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC的磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。虽然在电路上起到的作用不同，但是磁珠和电感都能被用于处理电磁干扰。磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路(DDR SDRAM， RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠。而在高频谐振的情况下，电感就不及磁珠来的好用了。磁珠同样能吸收高频干扰，而电感在这种情况下已经变得失去了原本的作用。

从以上我们也能看出，电感和磁珠不管是在结构上，还是作用上都是有区别的，所以他们之间是不能相互替代的。但是他们之间又像是兄弟一般，是似而非而已，其实我们在很多电路图中也是会看到磁珠以电感的符号存在于电路中。
