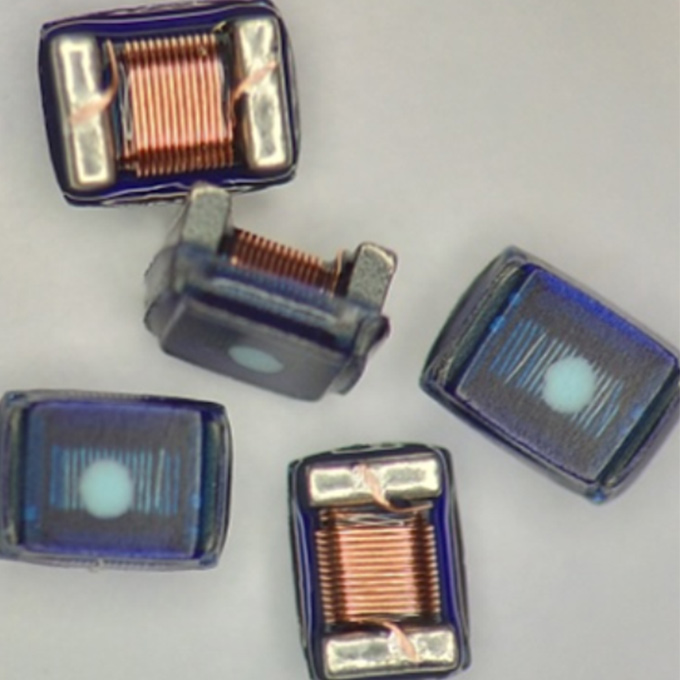

贴片磁珠的磁珠有什么功能

磁珠的功能主要是消除存在于传输线结构（电路）中的

RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器）。　

磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

作为电源滤波，可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠。在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了。

直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。磁珠有很高的电阻率和磁导率，等效于电阻和电感串联。在电路中只要导线穿过它即可。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方）。铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路。

贴片磁珠原理

贴片磁珠的主要原料为铁氧体，铁氧体是一种立方晶格结构的亚铁磁性材料，铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁率，它可以使电感的线圈绕组之间在高频高阻的情况下产生的电容zui小。铁氧体材料通常应用于高频情况，因为在低频时它们主要呈现电感特性，使得损耗很小。在高频情况下，它们主要呈现电抗特性并且随频率改变。实际应用中，铁氧体材料是作为射频电路的高 频衰减器使用的。实际上，铁氧体可以较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由它的电阻特性决定的。
