色环电感之各类电感规格型号

一、贴片电感

贴片电感的电感量一般是在10NH～1MH之间，材料有铁氧体的，有陶瓷的，其结构也有绕线型的和叠层，所以也有绕线电感和叠层电感之分。精度可分为J=±5% K=±10% M=±20%；封装尺寸我们一般用0402 0603 0805 1008 1206 1210 1812表示。

二、功率电感

功率电感也可称为贴片功率电感，也可分为屏蔽功率电感和非屏蔽功率电感。电感量在1NH～20MH之间，其封装尺寸包括SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105。

三、贴片磁珠

种类：CBG（普通型） 阻抗：5Ω～3KΩ

CBH（大电流） 阻抗：30Ω～120Ω

CBY（尖峰型） 阻抗：5Ω～2KΩ。

规格：0402/0603/0805/1206/1210/1806（贴片磁珠）

规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）。

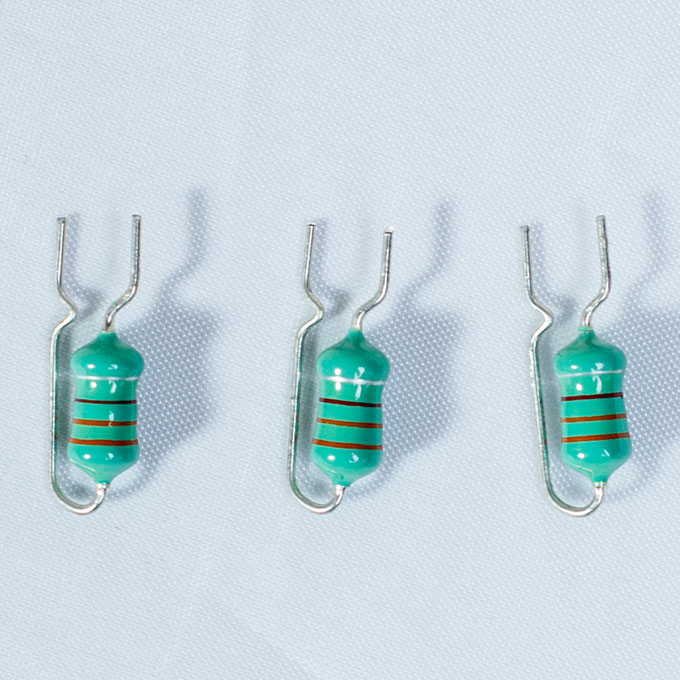

四、色环电感

色环电感电感量一般是0.1uH～22MH之间，尺寸有0204、0307、0410、0512。

五、立式电感

立式电感电感量：0.1uH～3MH，一般规格尺寸有PK0455/PK0608/PK0810/PK0912。

六、轴向滤波电感

规格：LGC0410/LGC0513/LGC0616/LGC1019

电感量：0.1uH-10mH。

额定电流：65mA~10A。

Q值高，价位一般较低，自谐振频率高。

七、磁环电感

规格：TC3026/TC3726/TC4426/TC5026

尺寸（单位mm）：3.25~15.88。

色环电感之共模电感线圈在使用过程中被烧断的原因

一、厂家设计共模电感的过程中，电感线圈设计不合理，设计裕度不够，一般厂家为了考虑产品会遇到使用过程中可能造成的各放原因，会故意多设计出这一部分。

二、厂家给共模电感线圈使用的漆包线质量太差，有些厂家为了节约成本使用了劣质漆包线，这种劣质产品耐温太差，容易烧坏。

三、厂家给电感线圈温升一般的设计要求是60K以下，但是有厂家为了削减成本，同时也削减了电感线圈匝数，这就导致电感线圈温升至75K以上，在这种高温状态下，就算是正常的线圈漆包线也无法长时间承受，这就可能导致导电部位接触不良，电阻增大，在大大降低了电感线圈绝缘程度的同时，烧坏电感线圈的可能性也大大增加。
