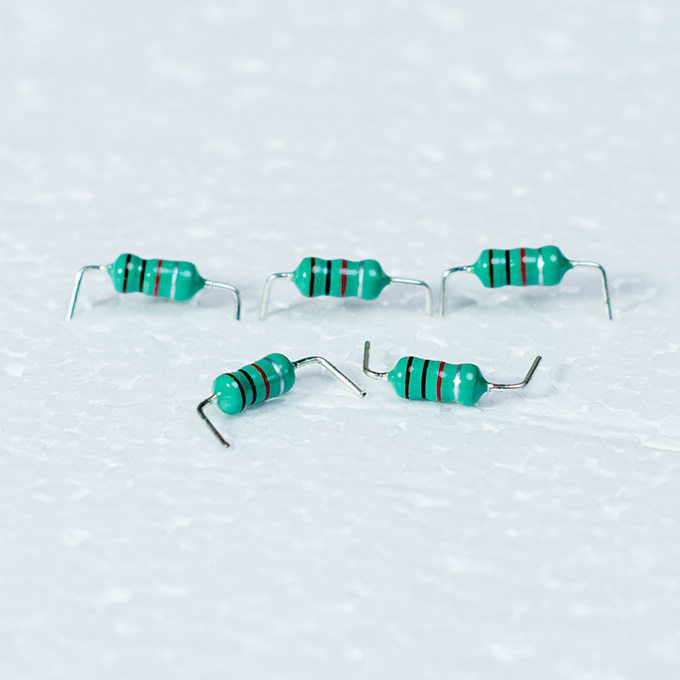

色环电感厂家直销电感和磁珠的联系与区别

1、电感是储能元件，而磁珠是能量转换（消耗）器件 。

2、电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策。

3、磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。

4、磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是 一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。

5、电感一般用于电路的匹配和信号质量的控制上。一般地的连接和电源的连接。

在模拟地和数字地结合的地方用磁珠。对信号线也采用磁珠。

磁珠的大小（确切的说应该是磁珠的特性曲线） 取决于需要磁珠吸收的干扰波的频率。

磁珠就是阻高频，对直流电阻低，对高频电阻高。比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻。

因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的datasheet数据表上一般会附有频率和阻抗的特性曲线图。一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。

色环电感厂家直销共模电感和差模电感有何区别

1、我们从命名上解析，抑制共模干扰的滤波电感叫共模电感；抑制差模干扰的滤波电感则叫差模电感。骚扰电磁场在线-线之间产生差模电流，在负载上引起干扰，这就是差模干扰；骚扰电磁场在线-地之间产生共模电流，共模电流在负载上产生差模电压，引起干扰，这就是共模的地环路干扰。

2、线与向的区别：共模电感是双线双向；差模电感是单向的。

3、线圈区别：共模电感是两组线圈，两组线圈绕在同一铁心上的圈数相等且导线直径相等和绕向相反的；而差模电感则只是绕在一个铁心上的一个线圈。

4、信号区别：共模信号是分别在零线和火线上的两个完全相同的信号 这两个型号都通偶合和地形成回路；而差模信号则是和有用信号同样的回路。

5、绕组区别：共模有两个绕组，这两个绕组分别接在零线和火线上，它们同进同出，滤除的是共模信号；而差模只有一个绕组，单独接在零线和火线上的滤波电感器只能滤除差模干扰。

6、zui后是特点上的区别：共模电感的特点是：前文我们提到共模电感是同一铁心上的两组线圈的绕向相反的，所以铁心不怕饱和。市场上用的zui多的磁芯材料是高导铁氧体材料。差模电感的特点是应用在大电流的场合。因为是一个铁心上绕的一个线圈，当流进线圈的电流增大时，线圈中的铁心会饱和，因此市场上用的zui多的铁心材料是金属粉心材料，也因价格便宜，其中铁粉心材料更受欢迎。
