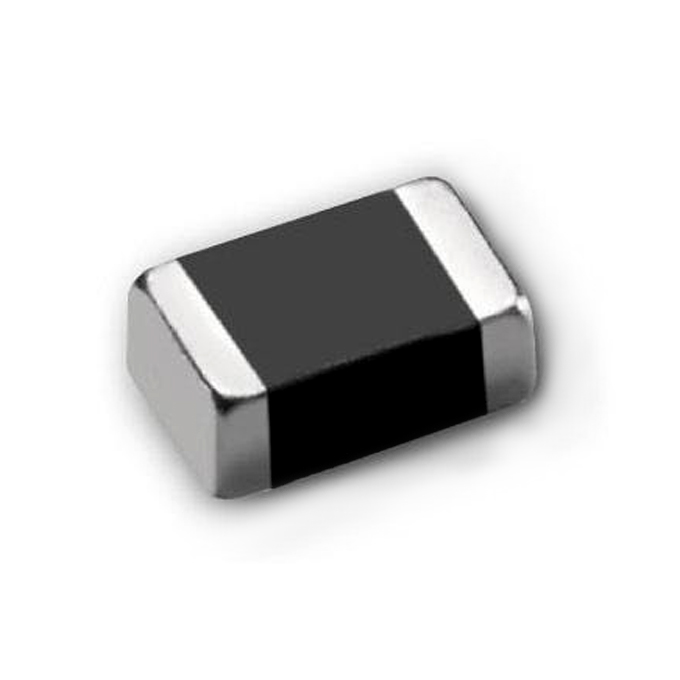

贴片磁珠的选型

磁珠主要用于EMI差模噪音遏制，其直流阻抗不大，在高頻下却有较高阻抗，通常说的600R指得100MHZ测验频率下的阻抗值。挑选磁珠应遵循两方面：一是集成运放中噪音干扰的状况；二是须要通过的电流大小。

要大致知道噪音的频率、强度，不一样的磁珠的频率阻抗曲线是不一样的，应选在噪音中频率磁珠阻抗较高的那类。噪音干扰大的应选阻抗高一些的，但并非阻抗越高越好，归因于阻抗越高DCR也越高，对有效信号的损耗也越大。但通常也没有很确立的测算和挑选的基准，关键看具体应用的成效，120R-600R之间都很实用。

随后应看通过电流大小，假如用在电源线部位则要选额定电压较大的规格，用在信号线部位则通常额定电压需求不高。别的磁珠通常是阻抗越大额定电压越小。磁珠的选取要按照实际情况来完成。例如针对3.3V、300mA电源，规定3.3V不可以小于3.0V，那么磁珠的直流电阻DCR就应当低于1R，这种情况通常选取0.5R，避免参数漂移。

磁珠选型规则

磁珠所说跟频率的关系，只不过就是某一规格的磁珠有个减弱频率点，在这一频率点的阻抗大，而其它頻率上阻抗会变低。但通常不会变成零，仅仅阻抗有大有小罢了。因此再加磁珠对许多频率都有用，只是有高低之分。

通常磁珠的额定电压越小，阻抗就可以做得越高，选择额定电压高过并靠近电源输出电流的磁珠。

贴片磁珠贴片电感与绕线电感的区别：

贴片叠层电感与绕线电感的区别主要体现在5个方面：生产工艺的区别：绕线贴片电感是基于传统绕线电感生产工艺，将传统的插件电感变换成贴片式封装，同时减小了电感体积，安装使用更方便；贴片叠层电感利用了多层印刷技术和叠层生产工艺制作。

电感性能的区别：贴片叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好、但是电感精度，电感量范围上不及绕线贴片电感。此外绕线电感具备高Q值，损耗小，可通过电流大等优势。

电感价格的区别：因为贴片叠层电感与绕线贴片电感在结构和工艺的区别，使得叠层电感生产难度更大，技术要求更高，因此不良更多，生产成本更高，价格比绕线电感贵。

其他区别：贴片叠层电感的散热性比绕线贴片电感好，贴片叠层电感和绕线贴片电感有4个方面共同点，在但电感生产工艺、结构、性能和价格方面有区别。概括起来说，贴片叠层电感是看不到线的，抗电感干扰能力、散热性，节省安装空间方面均比贴片绕线电感更好，不过绕线电感在耐电流、电感生产成本上略胜一筹，同时绕线电感比贴片叠层电感ESR值更高。
