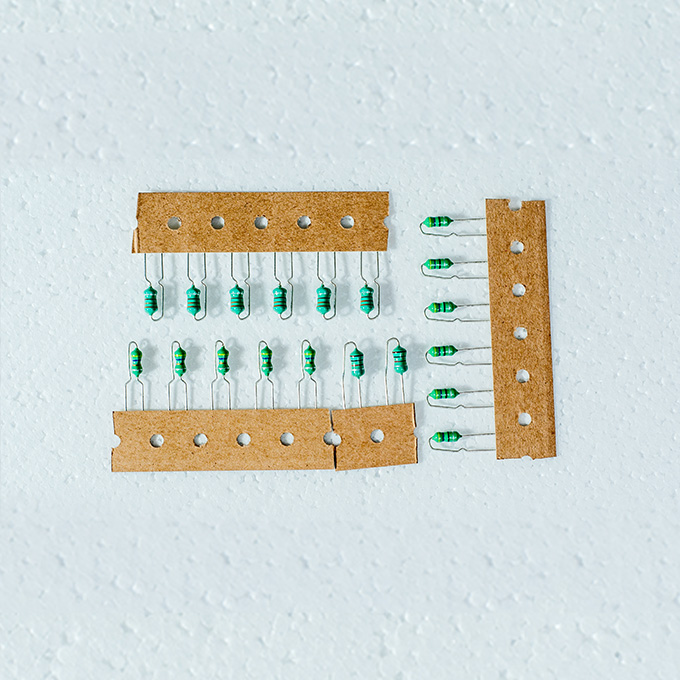

色码电感生产厂家介绍共模电感和差模电感的电路图

1、扰电磁场在线-线之间产生差模电流，在负载上引起干扰，这就是差模干扰；骚扰电磁场在线-地之间产生共模电流，共模电流在负载上产生差模电压，引起干扰，这就是共模的地环路干扰。

2、制共模干扰的滤波电感叫共模电感；抑制差模干扰的滤波电感叫差模电感。

3、共模电感是双线双向；差模电感是单向的。

4、共模电感是绕在同一铁心上的圈数相等、导线直径相等、绕向相反的两组线圈；差模电感是绕在一个铁心上的一个线圈。

5、共模电感是两个绕组分别接在零线和火线上，两个绕组同进同出，滤除的是共模信号；差模是一个绕组 单独接在零线和火线上的滤波电感器只能滤除差模干扰。

6、模信号：分别在零线和火线上的两个完全相同的信号 他们都通偶合和地形成回路；差模信号：是和有用信号同样的回路。

7、差模电感的特点是：由于同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。市场上用的多的磁芯材料是高导铁氧体材料。

差模电感的特点是应用在大电流的场合。由于一个铁心上绕的一个线圈，当流进线圈的电流增大时，线圈中的铁心会饱和，因此市场上用的多的铁心材料是金属粉心材料。特别是铁粉心材料（由于价格便宜）。

色码电感生产厂家介绍磁环电感线圈的绕线工艺加工流程？

磁环电感线圈绕线制造工艺流程主要分为：绕线、成型、喷砂、上胶、线圈全检、点焊等。假如发现产品测试不良，需要报废或返工和返修，包装和入库。

1、磁环电感线圈绕线；将铜线依规定要求绕至固定形状尺寸。

2、电感线圈点胶；将一体成型产品表面依客户要求喷涂相应油漆。

3、磁环电感喷码；按客户要求在产品上喷印产品标签。

4、磁环电感折弯脚；使用自动设备将成型产品多余料片切除，端脚弯折平贴产品表面。

5、磁环电感线圈测试；运用设备测试依客户要求对产品电气性能检测。

6、一体成型电感线圈点焊；将绕至好的线圈使用电流熔焊接到料片脚上。

7、电感线圈成型；将点焊好料片放入模具使用液压冲压机将铁粉包裹冲压成型。

8、线圈喷砂；喷砂机使用玻璃砂喷冲成型产品表面打磨。

9、线圈外检；察觉外观是否满足客户要求。

10、线圈编带；按客户要求将检测合格成品放入编织载带中，便于终端客户使用。

11、线圈包装；将编织好的载带盘放入包装箱中，满足运输要求保证产品不受损坏。
