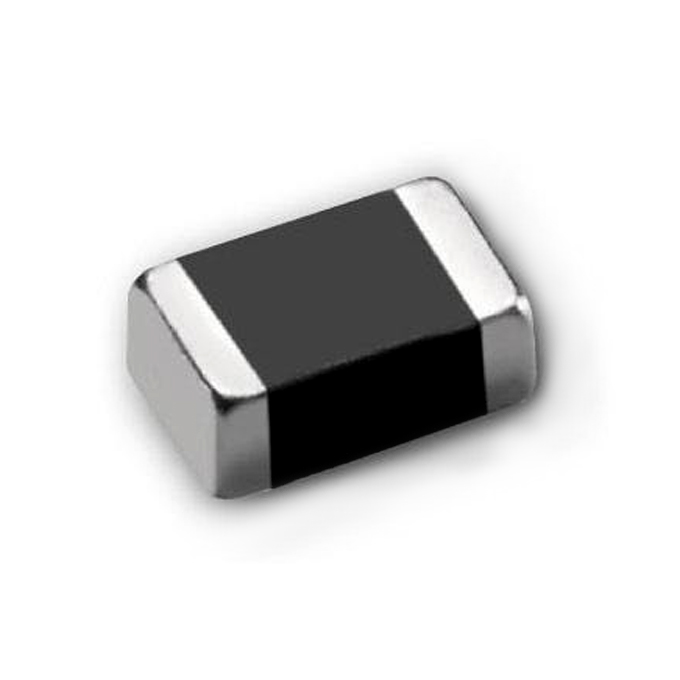

贴片磁珠之磁珠的选型

磁珠主要用于EMI差模噪音遏制，其直流阻抗不大，在高頻下却有较高阻抗，通常说的600R指得100MHZ测验频率下的阻抗值。挑选磁珠应遵循两方面：一是集成运放中噪音干扰的状况；二是须要通过的电流大小。

要大致知道噪音的频率、强度，不一样的磁珠的频率阻抗曲线是不一样的，应选在噪音中频率磁珠阻抗较高的那类。噪音干扰大的应选阻抗高一些的，但并非阻抗越高越好，归因于阻抗越高DCR也越高，对有效信号的损耗也越大。但通常也没有很确立的测算和挑选的基准，关键看具体应用的成效，120R-600R之间都很实用。

随后应看通过电流大小，假如用在电源线部位则要选额定电压较大的规格，用在信号线部位则通常额定电压需求不高。别的磁珠通常是阻抗越大额定电压越小。磁珠的选取要按照实际情况来完成。例如针对3.3V、300mA电源，规定3.3V不可以小于3.0V，那么磁珠的直流电阻DCR就应当低于1R，这种情况通常选取0.5R，避免参数漂移。

磁珠选型规则

磁珠所说跟频率的关系，只不过就是某一规格的磁珠有个减弱频率点，在这一频率点的阻抗大，而其它頻率上阻抗会变低。但通常不会变成零，仅仅阻抗有大有小罢了。因此再加磁珠对许多频率都有用，只是有高低之分。

通常磁珠的额定电压越小，阻抗就可以做得越高，选择额定电压高过并靠近电源输出电流的磁珠。

贴片磁珠之选择电感时通常需要考虑的参数：

电感以及准许的偏差：电感量指的是产品技能够标准所要求的频率检测的电感标称数据。

电感量的平稳特性：电感器由于环境气温变化1℃所形成的电感量的改版△L/△t与原本电感量L值的相比数值是电感的温度系a1，a1=△L/L△t。

除了电感温度系数能够确定他的稳定性以外，还一定要重视因为机械振动一己时效老化所导致的电感量的改变。

抵抗电压强度以及防止潮湿性能：对于有抵抗电压强度需求的电感设备要选取使用封装材质耐电压高的恶劣性，通常耐压比较理想的电感设备，防止潮湿性能也较好。

贴片电感极大的工作电流：通常取电感器额定电流的1.25到1.5倍作为比较大工作电流，一般一定要降额50%运用才会比较可靠。
