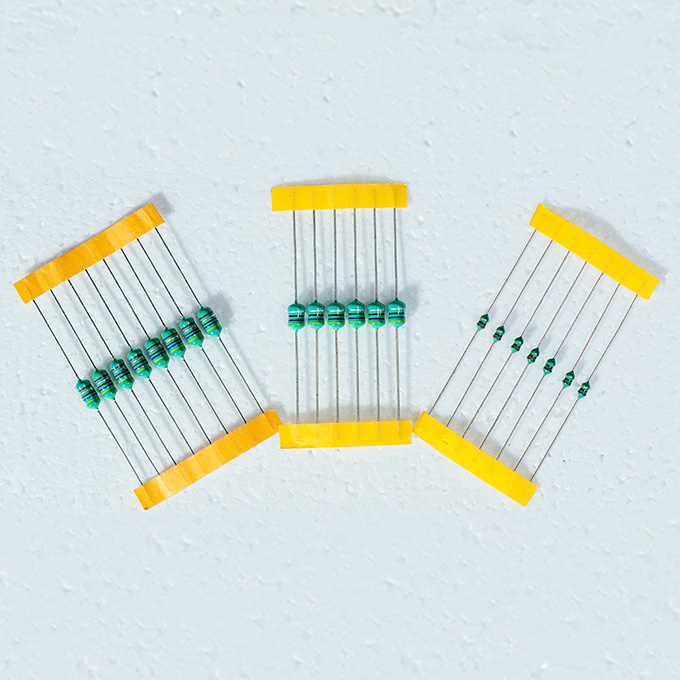

色环电感生产厂家介绍贴片电感在开关中的作用

电感是开关电源中常用的元件，由于它电流、电压相位不同，所以理论上损耗为零。电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上，用来平滑电流。电感也被称为扼流圈，特点是流过其上的电流有"很大的惯性"。换句话说，由于磁通连续特性，电感上的电流必需是连续的，否则将会产生很大的电压尖峰。

当分析电感在线路中的工作状况或者绘制电压电流波形图时，无妨考虑下面几个特点：

1、当电感L中有电流I流过时，电感储存的能量为：E=0.5×L×I2(1)

2、一个开关周期中，电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为：V=Ldi/dt2，由此可看出，纹波电流的大小跟电感值有关。

3、就像电容有充、放电电流一样，电感器也有充、放电电压过程。电容上的电压与电流的积分(安·秒)成正比，电感上的电流与电压的积分(伏·秒)成正比。只要电感电压变化，电流变化率di/dt也将变化;正向电压使电流线性上升，反向电压使电流线性下降。

纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为zui大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。

计算出正确的电感值对选用合适的电感和输出电容以获得zui小的输出电压纹波而言非常重要。

色环电感生产厂家介绍电感和磁珠两产品的差别：

电感跟磁珠应当说是两兄弟，很多人一直认为它们都是“通直阻交”，很容易混在一起。正所谓：一母生九子，九子各不同。其实电感和磁珠还是有很大区别的。

电感的单位是享，型号也是用电感值来命名的，如：GZ2012-100指2012（0805）封装10uH的电感；磁珠的单位是欧，一般磁珠的型号都是用100MHz时的电阻值来命名的，需要注意的是这里是电阻值，而不是等效感抗。比如：JCB201209-301，是指2012（0805）封装100MHz时阻值为300欧的磁珠。

磁珠本身理论上是耗能元件，电感理论上是不耗能的。这是两类元件理论上的zui大区别。电感的磁材是不封闭的，典型结构是磁棒，磁力线一部分通过磁材（磁棒），还有一部分是在空气中的；而磁珠的磁材是封闭的，典型结构是磁环，几乎所有磁力线都在磁环内，不会散发到空气中去。磁环中的磁场强度不断变化，会在磁材里感应出电流，选用高磁滞系数和低电阻率的磁材就能把这些高频能量转换成热能，进而消耗掉。而电感则相反，要选低磁滞系数和高电阻率的磁材，以尽可能的使电感在整个频带内呈现一致的电感值。所以，结构和磁材的差异决定了磁珠和电感的本质差异。

电感主要应用在开关电源以及谐振、阻抗匹配及特殊滤波等场合，而磁珠主要用于防止辐射，对EMC的改善要远优于电感。

磁珠把高频消耗掉了，而且没有对外的“磁泄漏”，而电感则因为磁材不封闭，会把大量的高频信号传到外部空间，引起EMI问题...
